Как армировать фундамент: Технология армирования по ГОСТ и СНиП
Фундамент – это основа любого здания, и его прочность напрямую зависит от качества армирования. Правильно армированный фундамент способен выдерживать колоссальные нагрузки, предотвращая деформации и разрушение всей конструкции. В этой статье мы разберем основные принципы и технологии армирования фундаментов, опираясь на действующие ГОСТы и СНиПы.
Зачем нужно армировать фундамент?
Бетон, несмотря на свою прочность на сжатие, обладает низкой прочностью на растяжение. В процессе эксплуатации на фундамент действуют различные силы:
- Вертикальные нагрузки: Вес самого здания, снега, мебели и людей.
- Горизонтальные нагрузки: Давление грунта, ветровые нагрузки, сейсмические воздействия.
- Температурные деформации: Расширение и сжатие бетона при изменении температуры.
- Пучинистость грунта: При замерзании влаги в грунте происходит его увеличение в объеме, что создает давление на фундамент.
Без армирования бетонный фундамент не сможет противостоять растягивающим напряжениям, что приведет к образованию трещин и, как следствие, к снижению несущей способности и разрушению. Арматура, обладая высокой прочностью на растяжение, принимает на себя эти нагрузки, обеспечивая целостность и долговечность фундамента.
Основные принципы армирования фундамента
Технология армирования фундамента регламентируется рядом нормативных документов, в первую очередь:
- ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения"
- СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения арматуры" (и более актуальные версии СП)
- СП 22.13330.2016 "Основания зданий и сооружений"
Эти документы устанавливают требования к материалам, конструкции арматурных каркасов, их размещению и способам соединения.
Ключевые принципы армирования:
- Соответствие нагрузкам: Количество, диаметр и шаг арматуры должны быть рассчитаны исходя из предполагаемых нагрузок на фундамент и характеристик грунта.
- Правильное расположение: Арматура располагается в зонах растягивающих напряжений. Для ленточных фундаментов это, как правило, нижняя и верхняя зоны.
- Защитный слой бетона: Арматура должна быть полностью покрыта бетоном для защиты от коррозии и обеспечения адгезии. Толщина защитного слоя регламентируется нормами и зависит от типа фундамента и условий эксплуатации.
- Нахлест и сварка: Арматурные стержни соединяются между собой путем нахлеста или сварки. Длина нахлеста и тип сварки также определяются нормативными документами.
- Использование хомутов: Хомуты (поперечные стержни) связывают продольные стержни, предотвращая их выпучивание и обеспечивая пространственную жесткость каркаса.
Типы фундаментов и их армирование
Рассмотрим особенности армирования наиболее распространенных типов фундаментов:
1. Ленточный фундамент
Ленточный фундамент представляет собой непрерывную железобетонную ленту, проходящую под несущими стенами здания.
Технология армирования:

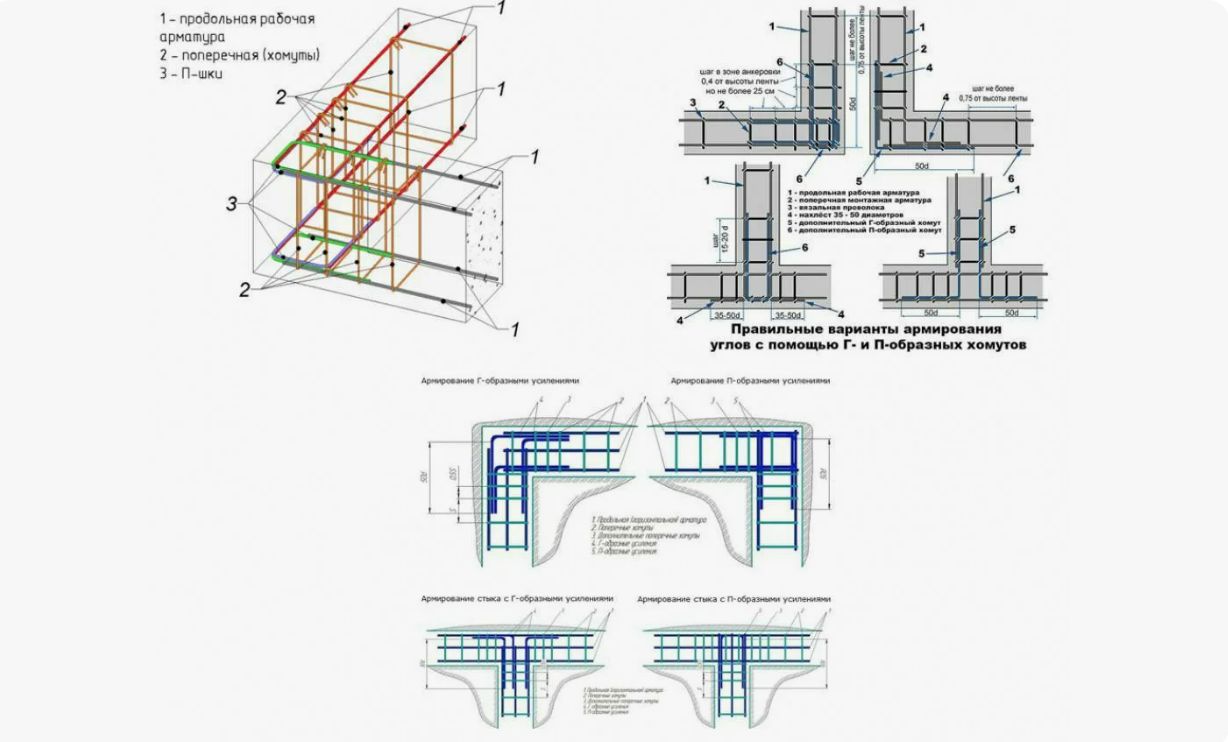

- Продольная арматура: Обычно используется в два пояса – верхний и нижний. Нижний пояс воспринимает растягивающие напряжения от изгиба, а верхний – от прогиба и температурных деформаций.
- Поперечная арматура (хомуты): Связывает продольные стержни и обеспечивает их устойчивость. Шаг хомутов зависит от диаметра продольной арматуры и нагрузок.
- Расчет: Диаметр и количество продольных стержней, а также шаг хомутов рассчитываются на основе нагрузок, прочности бетона и арматуры, а также рекомендаций СП.
- Пример: Для небольших частных домов часто используют 4 продольных стержня диаметром 10-12 мм (по два в верхнем и нижнем поясе) и хомуты диаметром 6-8 мм с шагом 200-300 мм.
2. Плитный фундамент
Плитный фундамент – это монолитная железобетонная плита, расположенная под всей площадью здания. Он равномерно распределяет нагрузку на грунт, что делает его идеальным для слабых и пучинистых грунтов.
Технология армирования:

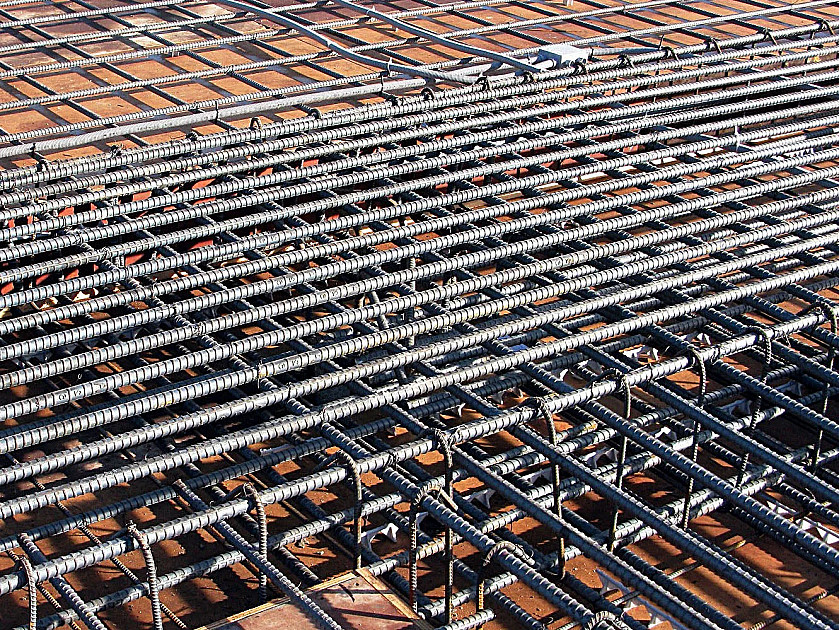

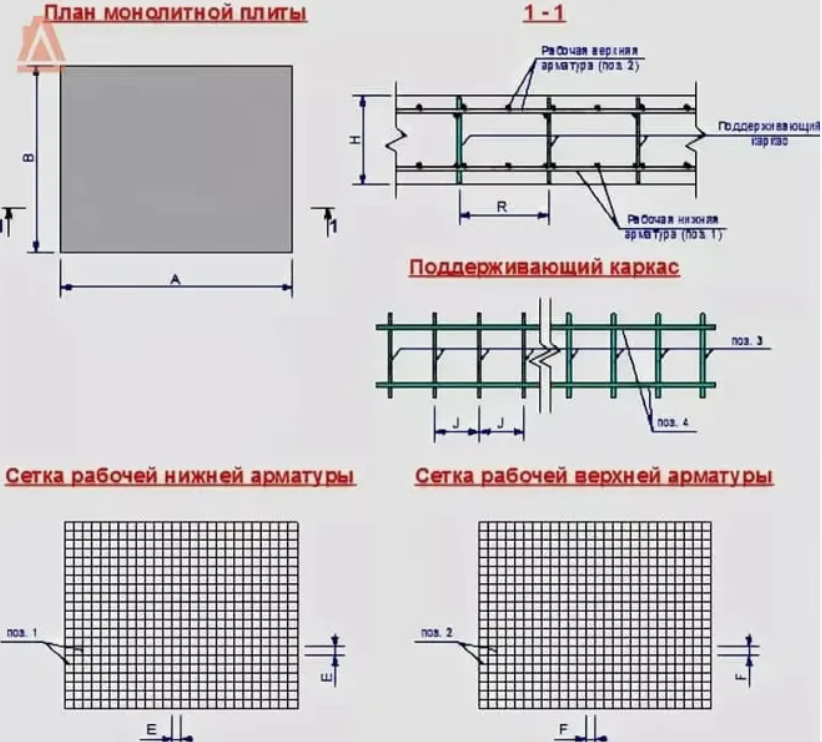

- Два арматурных пояса: Плитный фундамент армируется двумя сетками – нижней и верхней, расположенными параллельно друг другу. Каждая сетка состоит из продольных и поперечных стержней, образующих ячейки.
- Нижний пояс: Воспринимает растягивающие напряжения, возникающие от веса здания и давления грунта снизу.
- Верхний пояс: Предотвращает образование трещин от температурных деформаций, а также от возможных неравномерных нагрузок или прогибов плиты.
- Соединение поясов: Сетки соединяются между собой вертикальными стержнями (стойками) или гнутыми элементами, обеспечивая пространственную жесткость каркаса.
- Расчет: Диаметр арматуры и шаг ячеек (обычно 200х200 мм) определяются расчетом, исходя из толщины плиты, нагрузок и характеристик грунта. Для частных домов часто используют арматуру диаметром 10-14 мм.
- Особенности: Важно обеспечить достаточный защитный слой бетона для обеих сеток.
3. Столбчатый фундамент
Столбчатый фундамент состоит из отдельных опор (столбов), расположенных под несущими элементами здания.
Технология армирования:

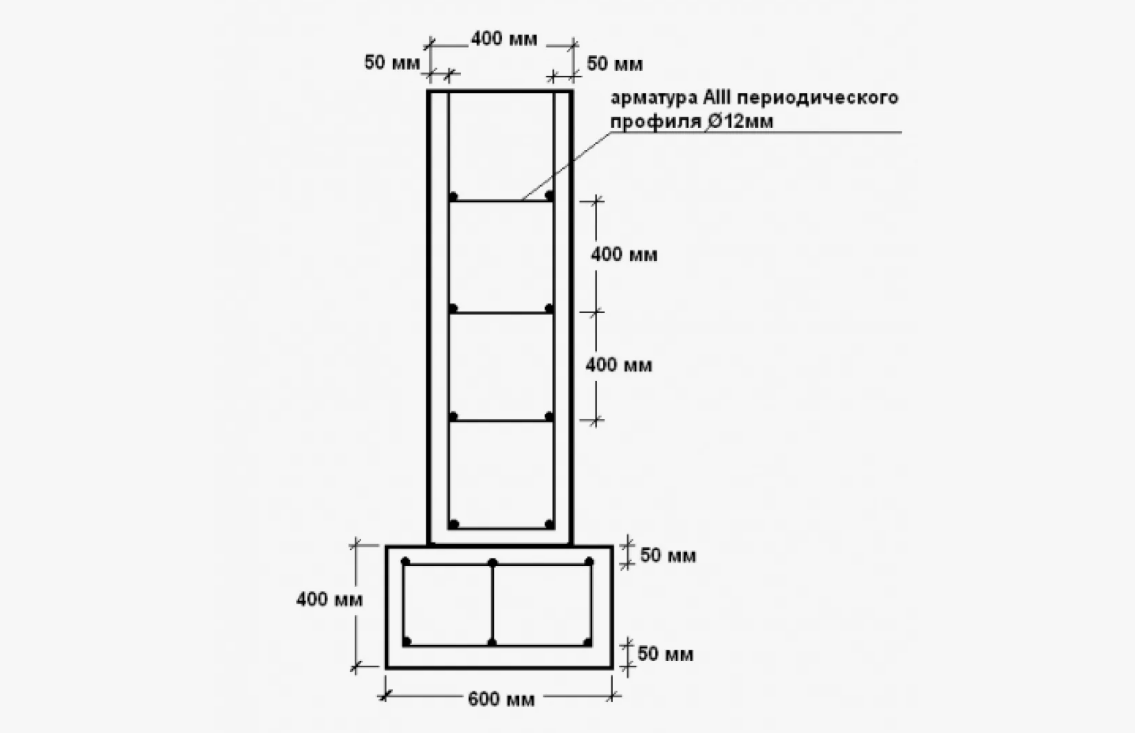

- Вертикальная арматура: Каждый столб армируется продольными вертикальными стержнями (обычно 4-6 штук), которые воспринимают сжимающие нагрузки.
- Поперечная арматура (хомуты): Охватывает вертикальные стержни, предотвращая их выпучивание и обеспечивая устойчивость столба. Хомуты располагаются с определенным шагом по всей высоте столба.
- Ростверк: Если столбы объединены ростверком (железобетонной балкой), то ростверк армируется аналогично ленточному фундаменту – двумя поясами продольной арматуры и хомутами.
- Соединение: Вертикальная арматура столбов должна быть надежно соединена с арматурой ростверка (если он есть) или с арматурой подошвы столба.
Выбор арматуры
Для армирования фундаментов используется стальная арматура, соответствующая ГОСТ 5781-82 "Сталь горячекатаная для армирования железобетонных конструкций" или ГОСТ 34028-2016 "Прокат арматурный для железобетонных конструкций. Технические условия".
Класс арматуры:
- Арматура класса АIII (А400, А500С): Наиболее распространенный тип для продольного армирования. Имеет периодический профиль (рифленая), что обеспечивает хорошее сцепление с бетоном.
- Арматура класса АI (А240): Гладкая арматура, используется для хомутов и распределительной арматуры, где не требуется высокая прочность на растяжение.
- Диаметр арматуры: Определяется расчетом, но для частного строительства обычно используется:
- Продольная арматура: 10-16 мм.
- Поперечная арматура (хомуты): 6-8 мм.
Защитный слой бетона
Защитный слой бетона – это расстояние от поверхности арматуры до внешней поверхности бетонной конструкции. Его назначение:
- Защита от коррозии: Предотвращает контакт арматуры с агрессивными средами (влага, химические вещества).
- Обеспечение сцепления: Создает условия для надежного сцепления арматуры с бетоном.
- Огнестойкость: Повышает огнестойкость конструкции.
Требования СНиП (СП 52-101-2003):
- Для фундаментов, находящихся в грунте, минимальный защитный слой составляет не менее 40 мм.
- Для фундаментов, контактирующих с агрессивными средами, защитный слой может быть увеличен.
- Фиксаторы арматуры: Для обеспечения требуемого защитного слоя используются специальные
- фиксаторы арматуры (пластиковые или бетонные "стульчики" и "звездочки"), которые устанавливаются между арматурным каркасом и опалубкой.
Технология вязки арматурного каркаса
Вязка арматурного каркаса – это процесс соединения арматурных стержней между собой для создания единой пространственной конструкции.
Основные методы:
1. Вязка проволокой: Наиболее распространенный и доступный метод. Арматурные стержни связываются между собой отожженной стальной проволокой диаметром 1.2-1.6 мм с помощью специального крючка или пистолета для вязки арматуры.
- Шаг вязки: Проволока накладывается в местах пересечения стержней с шагом примерно 30-50 см.
- Надежность: Важно обеспечить плотное и надежное соединение, чтобы каркас не деформировался при бетонировании.
2. Сварка: Применяется для более ответственных конструкций или когда требуется высокая жесткость каркаса.
- Типы сварки: Точечная, дуговая.
- Ограничения: Сварка может снижать пластичность арматуры в зоне шва, поэтому ее применение должно быть обосновано расчетом и соответствовать требованиям ГОСТ. Не рекомендуется сваривать арматуру класса АIII (А400, А500С) без специальных указаний.
Важные моменты при вязке:
- Чистота арматуры: Перед вязкой арматура должна быть очищена от грязи, ржавчины и масла.
- Правильное расположение: Стержни должны располагаться в соответствии с проектной документацией.
- Надежность соединений: Все соединения должны быть прочными и не допускать смещения стержней.
- Пространственная жесткость: Каркас должен быть жестким и сохранять свою форму при транспортировке и установке.
Процесс армирования фундамента
- Подготовка котлована/траншеи: Выполняется земляные работы согласно проекту.
- Устройство песчано-гравийной подушки: На дно котлована укладывается слой песка и щебня, который утрамбовывается. Это служит основанием для фундамента и дренажным слоем.
- Установка опалубки: Монтируется опалубка, которая будет формировать внешний вид фундамента.
- Вязка арматурного каркаса: Арматурные стержни собираются в каркас на месте или изготавливаются заранее.
- Установка арматурного каркаса: Готовый каркас устанавливается в опалубку, фиксируется на нужной высоте с помощью фиксаторов для обеспечения защитного слоя бетона.
- Проверка: Перед заливкой бетона проверяется правильность установки каркаса, его положение и надежность крепления.
- Бетонирование: Заливается бетонная смесь, которая уплотняется вибратором для удаления воздушных пузырей и обеспечения плотности бетона.
- Уход за бетоном: После заливки бетон нуждается в уходе (увлажнение, защита от пересыхания и замораживания) для набора прочности.
- Распалубка: После набора бетоном достаточной прочности опалубка снимается.
Распространенные ошибки при армировании фундамента
- Недостаточный диаметр или количество арматуры: Приводит к недостаточной несущей способности фундамента.
- Неправильное расположение арматуры: Арматура не находится в зонах растягивающих напряжений.
- Малый защитный слой бетона: Арматура подвергается коррозии, что снижает срок службы фундамента.
- Ненадежные соединения арматуры: Каркас может деформироваться или разрушиться.
- Использование ржавой или загрязненной арматуры: Снижает сцепление с бетоном.
- Отсутствие или неправильное использование хомутов: Приводит к выпучиванию продольной арматуры.
- Недостаточное уплотнение бетона: Образование раковин и пустот в бетоне.
Заключение
Правильное армирование фундамента – это залог долговечности и надежности всего здания. Соблюдение требований ГОСТ и СНиП, а также тщательное выполнение всех этапов работ по армированию, являются критически важными. Не стоит экономить на качестве арматуры и профессионализме исполнителей, так как ошибки на этом этапе могут привести к серьезным и дорогостоящим последствиям в будущем.
Важность проектной документации:
Прежде чем приступать к армированию, необходимо иметь на руках детальный проект фундамента, разработанный квалифицированным инженером-конструктором. В проекте должны быть указаны:
- Тип фундамента.
- Размеры фундамента (ширина, высота, глубина заложения).
- Класс и диаметр арматуры для каждого элемента (продольная, поперечная, распределительная).
- Шаг расположения арматурных стержней.
- Длина нахлеста арматуры.
- Схемы вязки или сварки арматурных каркасов.
- Требуемый защитный слой бетона.
- Марка бетона.
- Требования к грунтовому основанию.
Самостоятельное определение этих параметров без соответствующих знаний и расчетов крайне не рекомендуется, особенно для зданий с большой нагрузкой или на сложных грунтах.
Контроль качества армирования:
На каждом этапе армирования необходимо осуществлять строгий контроль качества:
- Приемка арматуры: Проверка соответствия класса и диаметра арматуры проектным требованиям, отсутствие сильной коррозии, деформаций.
- Контроль вязки/сварки: Проверка надежности соединений, соблюдения шага вязки/сварки.
- Контроль установки каркаса: Проверка правильности расположения каркаса в опалубке, соблюдения защитного слоя бетона с помощью фиксаторов.
- Контроль перед бетонированием: Окончательная проверка всего арматурного каркаса на соответствие проекту, отсутствие смещений, чистоту.
Инновации и современные подходы:
Строительная отрасль постоянно развивается, и появляются новые материалы и технологии, которые могут быть применены при армировании фундаментов:
- Композитная арматура: Стеклопластиковая или базальтопластиковая арматура, которая не подвержена коррозии, легче стальной и обладает высокой прочностью на растяжение. Однако ее применение требует специальных расчетов и учета особенностей (например, низкая прочность на сжатие и особенности сцепления с бетоном).
- Фибробетон: Бетон с добавлением стальных, полимерных или базальтовых волокон (фибры), которые повышают его прочность на растяжение, трещиностойкость и ударную вязкость. В некоторых случаях фибробетон может частично заменить традиционное армирование или уменьшить его объем.
- Предварительно напряженный железобетон: Технология, при которой арматура натягивается до заливки бетона, а затем фиксируется. Это позволяет создавать конструкции с высокой несущей способностью и меньшим прогибом, но является более сложной и дорогостоящей технологией, редко применяемой в малоэтажном строительстве.
Экологические аспекты:
При выборе материалов для армирования и бетонирования также стоит учитывать экологические аспекты. Использование местных материалов, снижение отходов, применение энергоэффективных технологий производства арматуры и бетона способствуют уменьшению углеродного следа строительства.
Заключительные рекомендации:
- Всегда следуйте проекту: Проектная документация – это ваш главный ориентир. Любые отклонения от нее должны быть согласованы с проектировщиком.
- Используйте качественные материалы: Приобретайте арматуру и бетон у проверенных поставщиков, имеющих соответствующие сертификаты качества.
- Не экономьте на фиксаторах: Эти небольшие элементы играют огромную роль в обеспечении долговечности фундамента.
- Обеспечьте правильный уход за бетоном: Это критически важно для набора бетоном проектной прочности и предотвращения образования трещин.
- Привлекайте квалифицированных специалистов: Если у вас нет достаточного опыта, лучше доверить армирование и бетонирование фундамента профессионалам.
Помните, что фундамент – это инвестиция в будущее вашего дома. Правильно армированный и качественно выполненный фундамент обеспечит надежность, безопасность и долговечность всей конструкции на десятилетия.
